L'antenne Fuchs, la solution ?
Réalisation EA3GCY

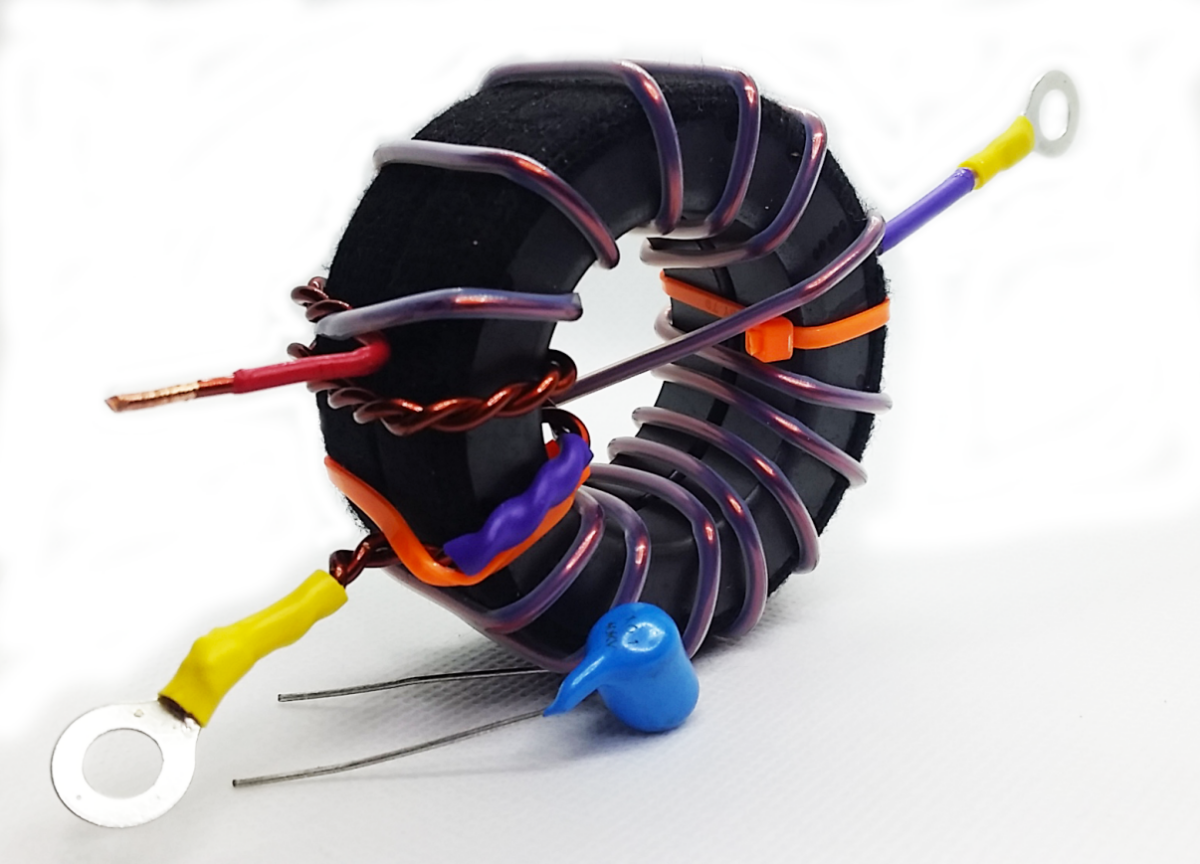

hifi2000 ebay

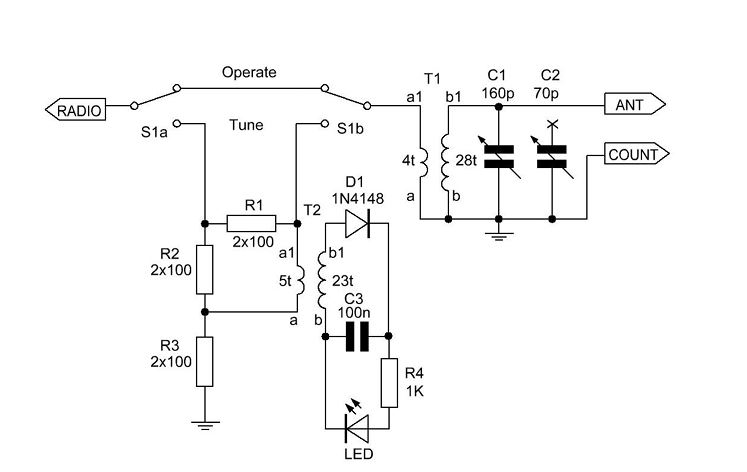

Un schéma de EA3GCY incluant une led indiquant la présence de ROS.

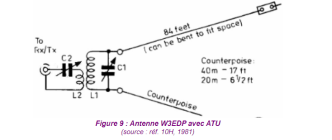

Inspiration de l'antenne FUCHS.
La ferrite est une T50-6.

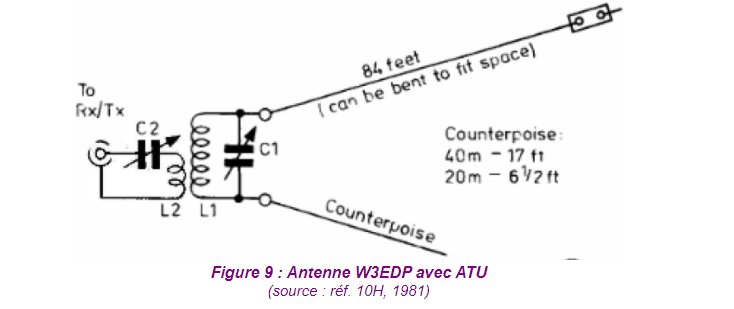

Une autre solution multibande, l'antenne FUCHS.
Circuit accordé avec un condensateur variable de fort isolelment.

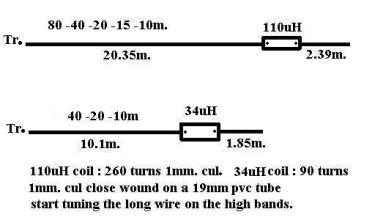

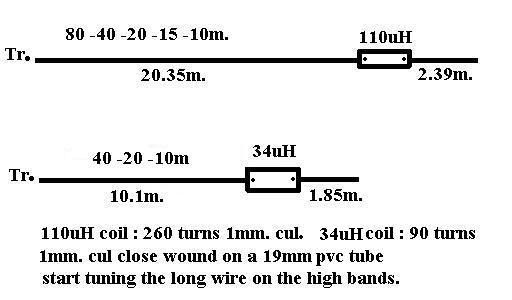

La réalisation de la bobine est très simple.110 µH pour une antenne 80/40/20/21/28.
34 µH pour une antenne 40/20/10.
PVC clair de 19 mm , fil de 0,8 à 1,5 suivant la puissance.
La réalisation de l'adaptateur est très simple, prendre une ferrite T40, taille suivant la puissance.
Le condensateur de 100-150 pf/1000 V réduit le ROS.

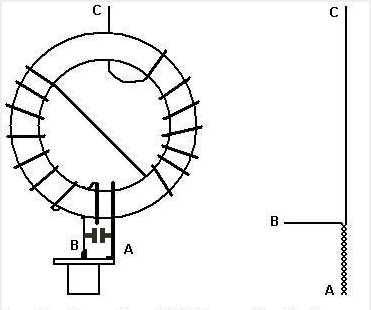

Suivre le schéma ci-dessous pour la réalisation de l'adaptateur 50 Ohms/ 2500 Ohms.
Mesure au VNA, Nous observons 3 creux
3,5 Mhz, 7 Mhz et 28 Mhz

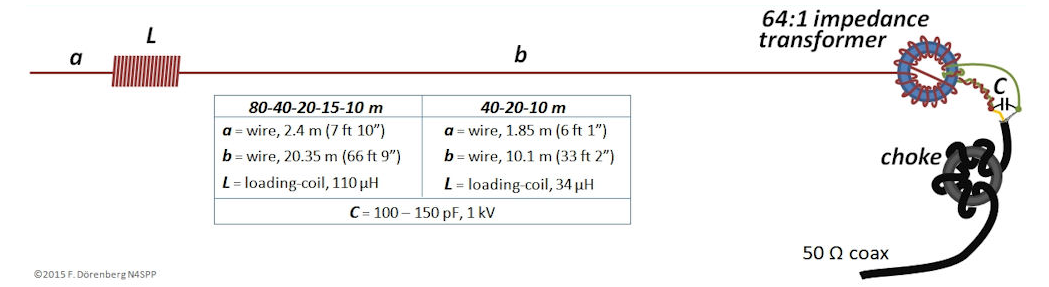

Antenne END FED tri-bande
Une antenne END FED se compose de 3 éléments:
L'adaptateur 1/49, le fil et la bobine
Cette antenne est simple à construire, demande un réglage pour affiner les fréquences des accords.
Mise en oeuvre très rapide sur le site.
Construire une antenne END FED
Le mode "Ultra Lite" impose un choix, la réduction des éléments de la station, il est absolument impossible d'apporter une boite de couplage.
Cela impose que l'antenne soit accordée, prête à l'emploi.
Le choix des antenne est assez restreint, antenne accordée ce qui implique bande passante réduite.
3 types d'antenne ne semble être prête à répondre à notre exigence :
L'antenne dipôle, encombrement important, sujet à l'envirronement, mise en place compliquée, besoin d'un mat central, dégagement;
Sur 7 Mhz le dipôle fait 2 X 10 Mètres en rajoutant un câble coaxiale cela donne une configuration importante.
L'antenne boucle magnétique.C'est une bonne solution, complexe à réaliser, très sélective, et directive.
Le principale inconvénient est le transport du trépied et du cadre.
L'antenne END FED. Cette antenne est un élément filaire résonnant et attaqué à l'extrémité par une adaptation (balun).
La bande passante est réduite, elle est insensible à l'environnement.
Les dimensions peuvent être adaptées afin de couvrir plusieurs bandes, elle est légère à transporter, sa mise en place est rapide.
Quelle antenne choisir pour le QMX en "Ultra Lite"
