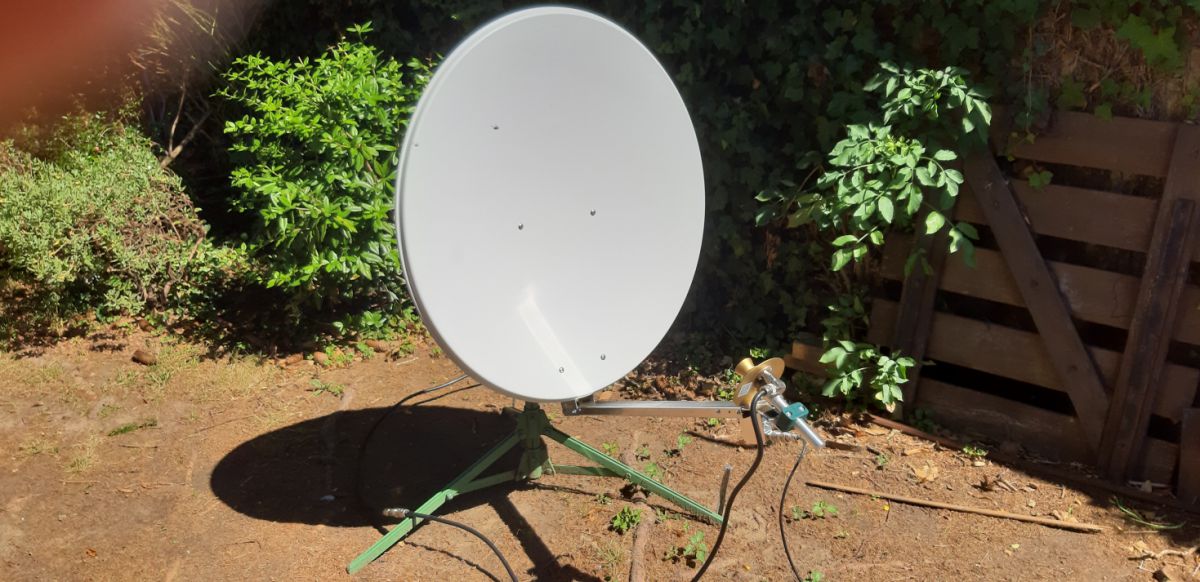

Recevoir QO-100

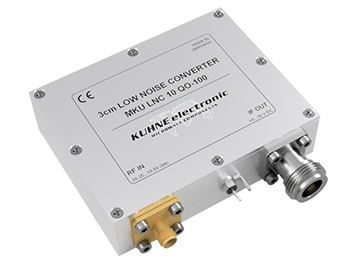

Le recepteur est un module de chez KUHNE MKU LNC DB6NT.
C'est un excelent produit capable de recevoir le 10 Ghz et de le convertir en 433 Mhz.

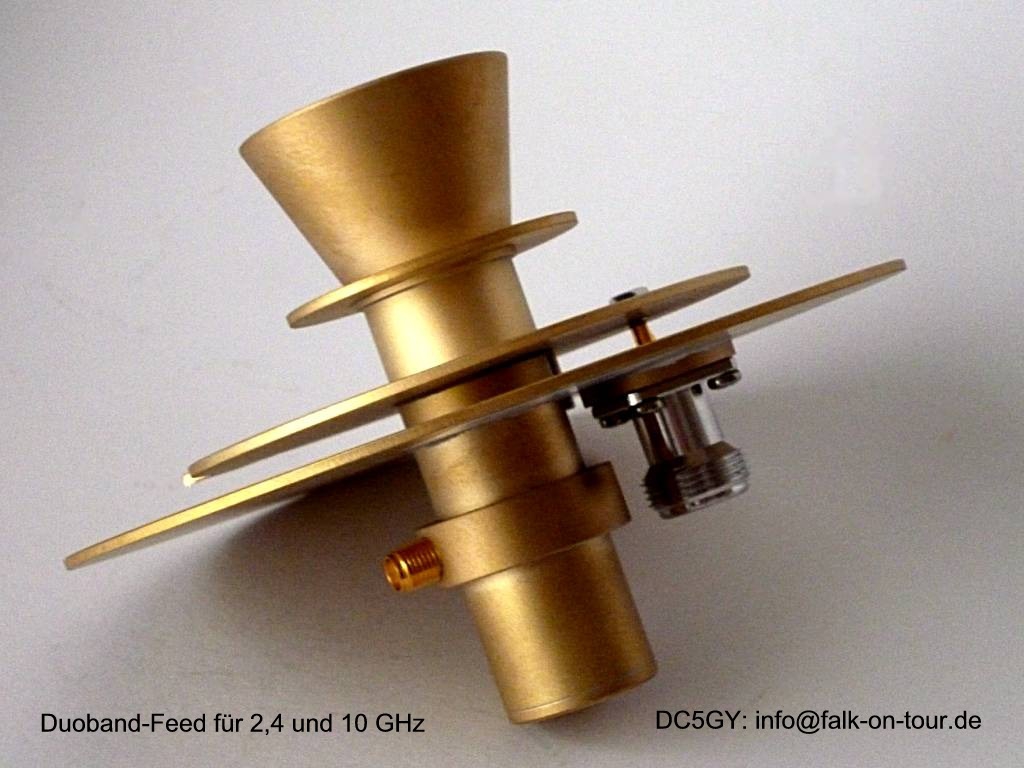

J'utilise un patch 2,4 Ghz / 10 Ghz DC5GY
En montée le convertisseur est un DX Patrol MK4 144/2,4 Ghz
144 Mhz ou
2,4 Ghz
Fournisseur du LibreSDR RF-MARKET
Firmware utilisé
Version : 1.5.2
Licence : BSD-3-Clause / GPL-2.0
Source :
https://github.com/facebook/zstd/releases/download/v1.5.2
Firmware PlutoSDR basé sur :
Analog Devices
ADALM-PLUTO

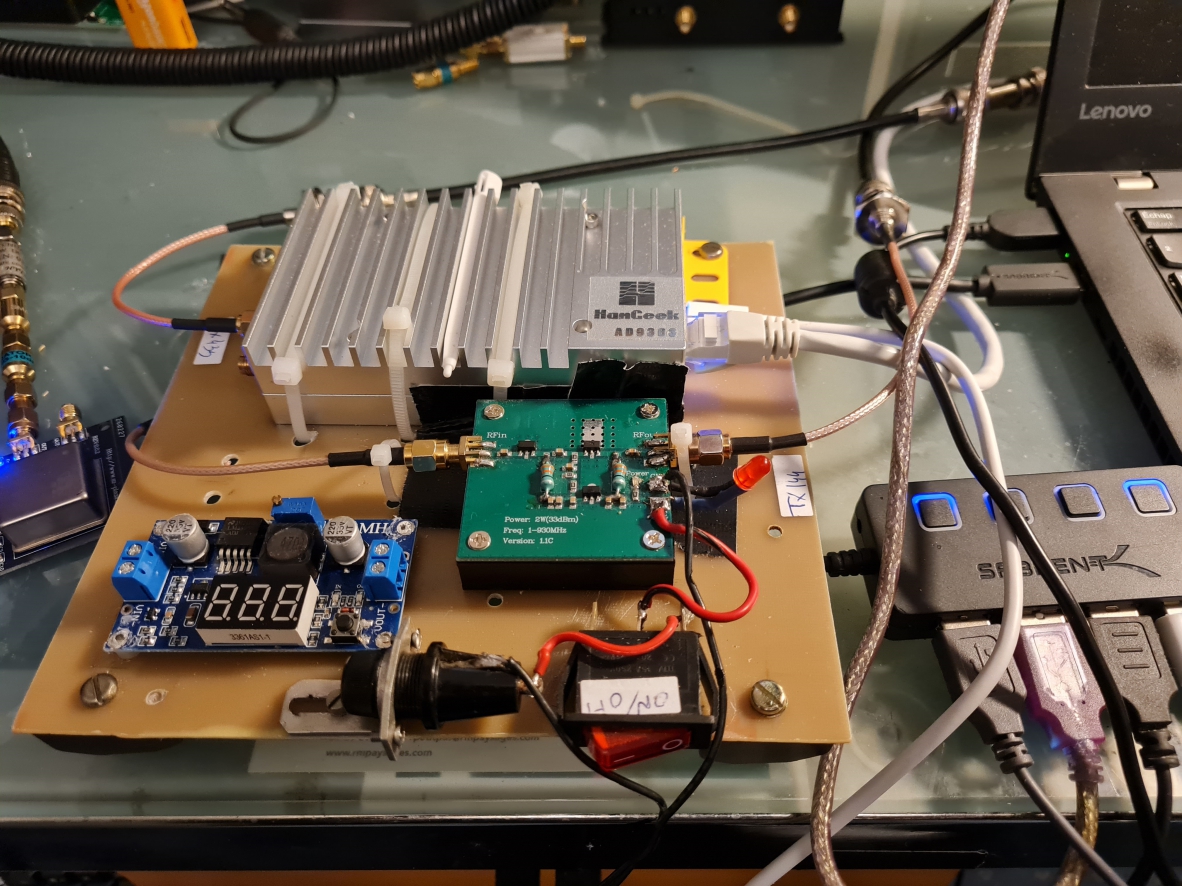

Montée sur QO-100 en 144 Mhz ou 2,4 Ghz

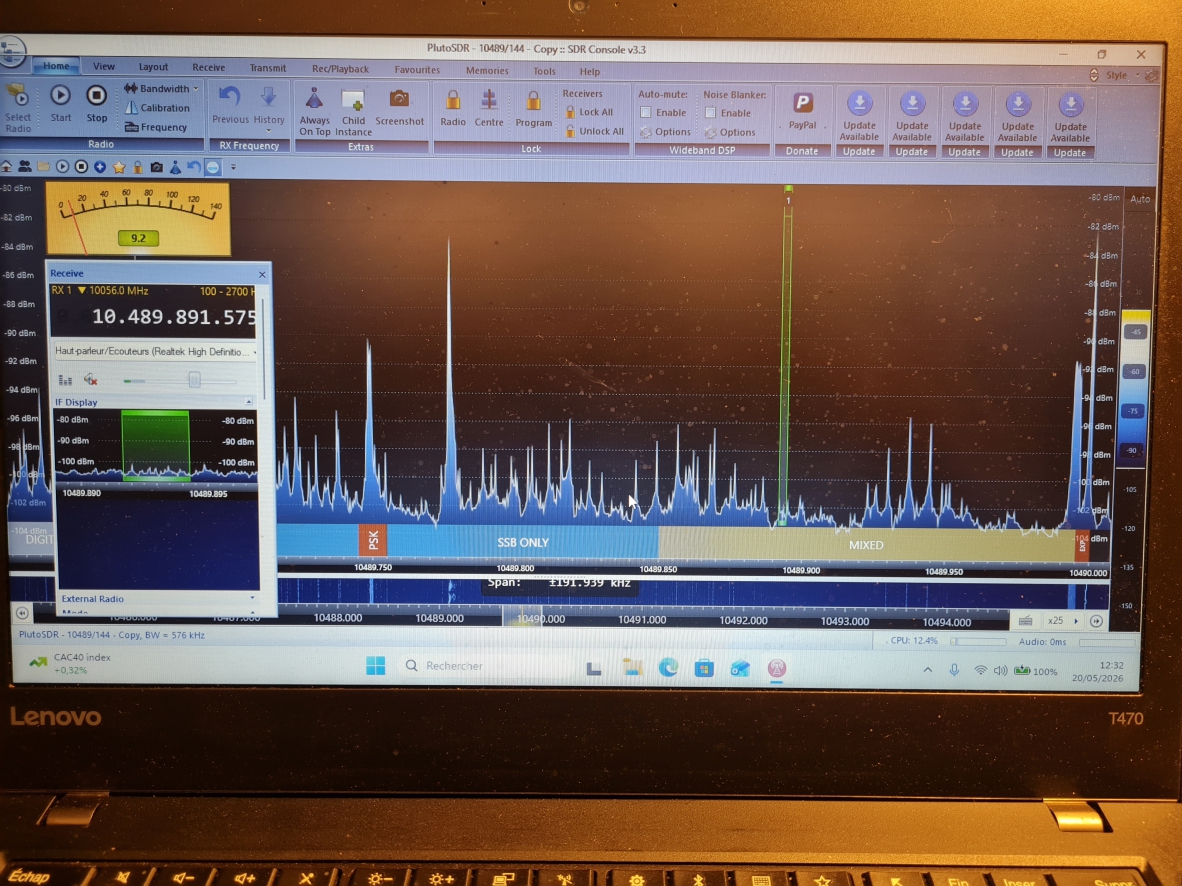

Le LibreSDR est connecté sur le PC sous Windows 11 qui utilise SDR Console v 3.3.
Le firmware et celui de l'Adam PLUTO ver 1.5.2
L'amplificateur est un produit d'origine Chinoise 23 dbm (2 watts) de 3 à 930 Mhz

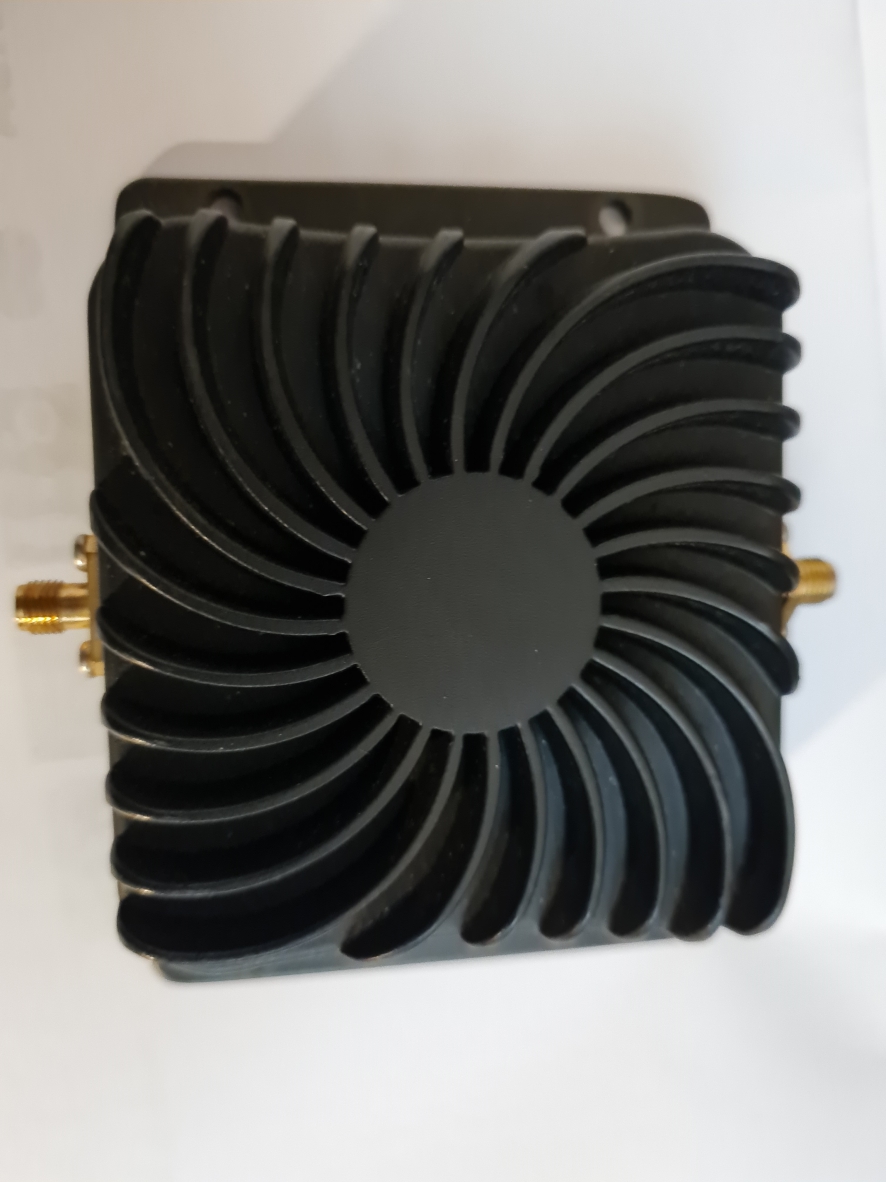

Il est possible d'amplifierr du 2,4 Ghz avec un ampli AB-104 (3 Watts) ou un amplificateur de 1 Watt F1TE.
La configuration de SDR Console est différente en modifiant les offsets.
Procédure d’installation du firmware sur lA carte
1. Préparation de la carte SD
Carte microSD 16 Go
Format : FAT32
Copier les fichiers du firmware décompressé à la racine
Note :
La majorité des cartes SD sont déjà en FAT32
2. Flash du firmware
Insérer la carte SD dans le LibreSDR
Mettre sous tension
Appuyer sur le switch DFU
�� Mode DFU – Explication
Le mode DFU (Device Firmware Update) permet de :
forcer une mise à jour firmware
restaurer un système corrompu
charger un firmware custom
À noter :
Comparable au mode recovery bas niveau
À utiliser avec précaution (risque de brick si mauvaise image) Indicateur de fonctionnement
LED bleue clignotante → mode DFU actif / flash en cours
Utilisation logicielle
Le LibreSDR est compatible avec plusieurs outils SDR.
✔ Recommandé
SDR Console v3.3
Fonctionne parfaitement avec :
réception large bande
analyse spectrale
décodage RF
Le LibreSDR se positionne comme une alternative intéressante aux récepteurs radio logiciels (SDR) traditionnels, offrant des performances améliorées par rapport à certains modèles d’entrée de gamme tout en restant plus abordable que les solutions haut de gamme comme les USRP. Basé sur un SoC Xilinx Zynq 7020 avec un FPGA plus puissant que le PlutoSDR, le LibreSDR peut atteindre des taux d’échantillonnage allant jusqu’à 27,5 MSPS en mode overclock, couvrant une plage de fréquences de 70 MHz à 6 GHz.
LibreSDR Matériel et Performances
Le LibreSDR se distingue par ses caractéristiques matérielles avancées et ses performances améliorées par rapport à d’autres SDR de sa gamme de prix. Au cœur de l’appareil se trouve le SoC Xilinx Zynq 7020, qui intègre un FPGA Kintex-7 et un processeur ARM Cortex-A9 double cœur. Cette architecture offre une flexibilité et une puissance de traitement considérables pour les applications SDR.Le FPGA du Zynq 7020 contient 85 000 cellules logiques, 220 DSP slices et 560 Ko de mémoire BRAM. Ces ressources permettent d’implémenter des traitements complexes directement sur le FPGA, réduisant ainsi la charge sur le processeur hôte. La mémoire DDR3 de 1 Go intégrée au LibreSDR offre un espace tampon important pour le stockage temporaire des échantillons et facilite le traitement de signaux à large bande.En termes de performances RF, le LibreSDR utilise le transceiver AD9363 d’Analog Devices, couvrant une plage de fréquences de 70 MHz à 6 GHz3. Cette large couverture spectrale permet d’utiliser l’appareil pour une variété d’applications, allant des communications HF aux réseaux cellulaires modernes.Le taux d’échantillonnage maximal du LibreSDR varie selon la configuration :
20 MSPS en mode normal
Jusqu’à 27,5 MSPS en mode overclock (CPU à 1100 MHz, mémoire à 750 MHz)
Ces taux d’échantillonnage permettent de capturer des signaux avec des largeurs de bande allant jusqu’à environ 25 MHz, ce qui est suffisant pour de nombreuses applications de communication modernes.L’interface Ethernet Gigabit du LibreSDR offre une bande passante théorique de 125 Mo/s, permettant de transférer les échantillons I/Q vers un ordinateur hôte à des débits élevés. Cette connectivité rapide est particulièrement utile pour les applications nécessitant un traitement en temps réel des signaux à large bande.Il est important de noter que les performances du LibreSDR peuvent être améliorées grâce à l’overclocking, mais cela peut affecter la stabilité et la durée de vie de l’appareil. Les utilisateurs doivent donc peser soigneusement les avantages et les risques avant d’appliquer des paramètres d’overclocking agressifs.
Compatibilité Logicielle LibreSDR
nutsaboutnets.com
source nutsaboutnets.com
Le LibreSDR offre une excellente compatibilité logicielle, ce qui en fait un outil polyvalent pour de nombreuses applications de radio logicielle. Voici les principaux aspects de sa compatibilité logicielle :
API PlutoSDR/libiio : Le LibreSDR est compatible avec l’API PlutoSDR et la bibliothèque libiio. Cela signifie que la plupart des logiciels et applications développés pour le PlutoSDR fonctionneront également avec le LibreSDR, offrant ainsi un large écosystème logiciel existant.
SDR++ : Le LibreSDR est compatible avec SDR++, un logiciel SDR multiplateforme populaire et performant2. SDR++ offre une interface utilisateur intuitive et des fonctionnalités avancées pour la réception et l’analyse de signaux RF.
GNU Radio : Bien que non explicitement mentionné dans les sources, il est très probable que le LibreSDR soit compatible avec GNU Radio, étant donné sa compatibilité avec l’API PlutoSDR. GNU Radio est un framework de développement largement utilisé pour les applications SDR.
Systèmes d’exploitation : Le LibreSDR fonctionne avec les principaux systèmes d’exploitation, notamment Windows, Linux et macOS2. Cette compatibilité multiplateforme élargit considérablement son utilité pour divers utilisateurs et environnements de développement.
Firmware personnalisable : Le LibreSDR permet aux utilisateurs de modifier et de personnaliser le firmware, offrant ainsi une grande flexibilité pour les développeurs souhaitant adapter l’appareil à des besoins spécifiques.
Compatibilité avec les applications PlutoSDR : Les applications développées pour le PlutoSDR, telles que les implémentations OpenBTS et Amarisoft LTE, devraient fonctionner avec le LibreSDR, bien que potentiellement avec des performances améliorées.
Outils de développement FPGA : Le LibreSDR utilise un FPGA Xilinx, ce qui permet l’utilisation d’outils de développement FPGA Xilinx pour la personnalisation et l’optimisation des traitements sur le FPGA.
Il est important de noter que bien que le LibreSDR offre une large compatibilité logicielle, certaines applications très spécifiques ou optimisées pour des plateformes SDR haut de gamme comme les USRP pourraient nécessiter des adaptations pour tirer pleinement parti des capacités du LibreSDR. Néanmoins, sa compatibilité avec l’écosystème PlutoSDR et sa flexibilité en font une plateforme attrayante pour une grande variété d’applications SDR;
LibreSDR
Une solution économique !
